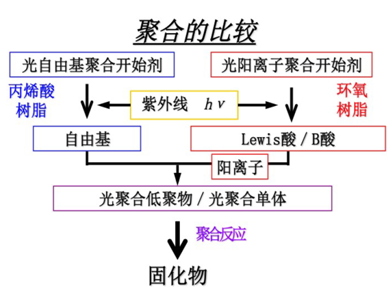

如下圖所示，UV膠大致分為自由基聚合型和陽離子聚合型，由于其聚合機(jī)理不同，其選用的光引發(fā)劑以及需要的能量也不相同。同時(shí)自由基聚合型還需要考慮由于氧氣阻聚而產(chǎn)生的表干問題，導(dǎo)致可能需要更高UV LED光強(qiáng)的設(shè)備。甚至有部分產(chǎn)品是不適合用UV LED設(shè)備固化的情況。

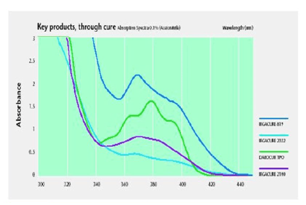

 UV固化材料，在固化過程中，光引發(fā)劑的吸收波普必須與UV LED固化設(shè)備的發(fā)射波普有重疊，才有可能固化UV材料。這一點(diǎn)，也是有些用戶在選擇時(shí)比較容易忽略的一個(gè)因素。 三、UV LED固化設(shè)備的光強(qiáng)

       這里先提一個(gè)問題，是否是設(shè)備的光強(qiáng)越強(qiáng)越好？

       答案是否定的。
  光強(qiáng)要合適才是最好的。一般來講，UV膠粘劑的產(chǎn)品資料上都會(huì)有建議的能量（劑量）的參數(shù)，有些做的比較仔細(xì)的廠商還會(huì)建議光強(qiáng)（照度）以及固化時(shí)間。這里面的考慮是：并不是劑量夠了就OK。

       舉2個(gè)級(jí)端的例子：

       1.用太陽光固化密封類UV膠
  太陽光一般只有2-3mw/cm2，如果照射足夠長(zhǎng)的時(shí)間，一樣可以達(dá)到建議的劑量。但是密封類UV膠表面接觸空氣，一般不會(huì)很好固化；

       2.用高光強(qiáng)設(shè)備固化UV塑料粘接膠

       高光強(qiáng)的設(shè)備可以縮短UV膠固化時(shí)間，縮短固化時(shí)間意味著膠粘劑內(nèi)部的應(yīng)力增大。同時(shí)，另一個(gè)誤區(qū)是UV LED設(shè)備是冷光源，沒有熱量。高光強(qiáng)的設(shè)備同樣會(huì)產(chǎn)生大量的熱，可能導(dǎo)致塑料不良。
